Q400 系列气动式切断球阀
SSV-Q400系列气动式切断球阀

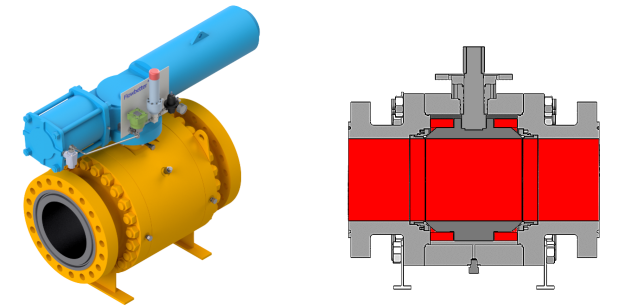

气动执行机构安全截止全通径球阀
产品特征
● 球体硬密封结构并采用特殊喷涂工艺，可承受密封面快速关闭带来的密封面磨损
● 双向流通设计，流通顺畅
● 阀体全通径设计大流量、低噪音，流速＜40m /s、噪音＜80dBA
应用范围
作为一种自动切断装置，适用于压力调节站和工业管道中的安全装置
参考标准
EN 14382
公称尺寸
DN50 ～ DN600 (NPS 2'' ～ NPS 24'')
公称压力
Class150 ～ Class900 (PN16 ～ PN150)
连接形式
法兰
环境温度
-29℃～+70℃
-46℃～+70℃-
-59℃～+70℃
-73℃～+70℃
超压切断精度
最优 ±1% (AG1)
阀座泄漏等级
FCI 70-2 Class VI
响应时间
最优 2s
可选配置
欠压切断
远控切断阀位远传
主要材质
阀体：锻钢 A105、LF2等
指挥器：铸钢、锻钢等
球体：锻钢 LF2+ENP等
阀杆：双相不锈钢等
执行器：碳钢、不锈钢等
弹簧：X750、316等
密封件：PEEK、NBR、HNBR等
适用介质
天然气等非腐蚀性气体
