A400H 系列气动式安全切断阀

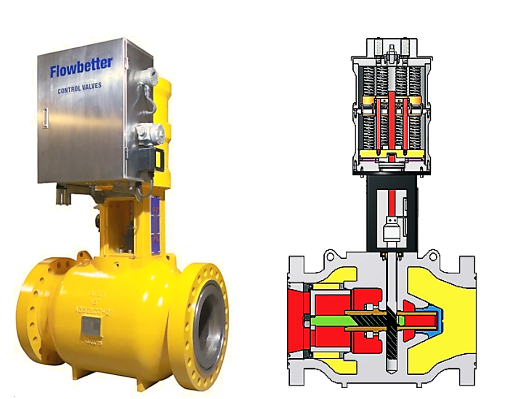

    SSV-A400H系列气动式安全切断阀

    设计用于在紧急或异常情况下快速关闭气流

    产品特征

    ●  轴向活塞设计，高吞吐量，压力损失低

    ●  全压平衡设计，无溢流阀，全压降下平稳运行

    ●  双重自封设计

    ●  噪音水平低

    应用范围

    作为一种自动切断装置，适用于燃气分输站、城市门站、工业用户等输气管道的压力安全保护装置

    参考标准

    EAC、EN334、EN 14382

    公称尺寸

    DN100 ～ DN800 (NPS 4'' ～ NPS 32'')

    公称压力

    Class150 ～ Class2500(PN16 ～ PN420)

    连接形式

    法兰ANSI150、ANSI300、ANSI600、ANSI900、ANSI1500、ANSI2500

    PN16、PN25、PN40、PN100、PN160、PN250、PN320、PN420

    GOST R 33259

    环境温度

    -29℃～+70℃

    -46℃～+70℃
    -59℃～+70℃
    -73℃～+70℃

    超压切断精度

    最优±1% (AG1)

    响应时间

    ≤2s

    可选配置

    欠压切断

    远控切断

    阀位远传

    主要材质

    阀体：铸钢 LCC等

    指挥器：铸钢、锻钢等

    阀杆、推杆：CrMo合金钢

    阀内件：不锈钢

    执行机构：锻钢、不锈钢等

    弹簧：X750、316DENG1

    密封件：RPTFE、NBR、HNBR等

    适用介质

    天然气等非腐蚀性气体

    工程业绩

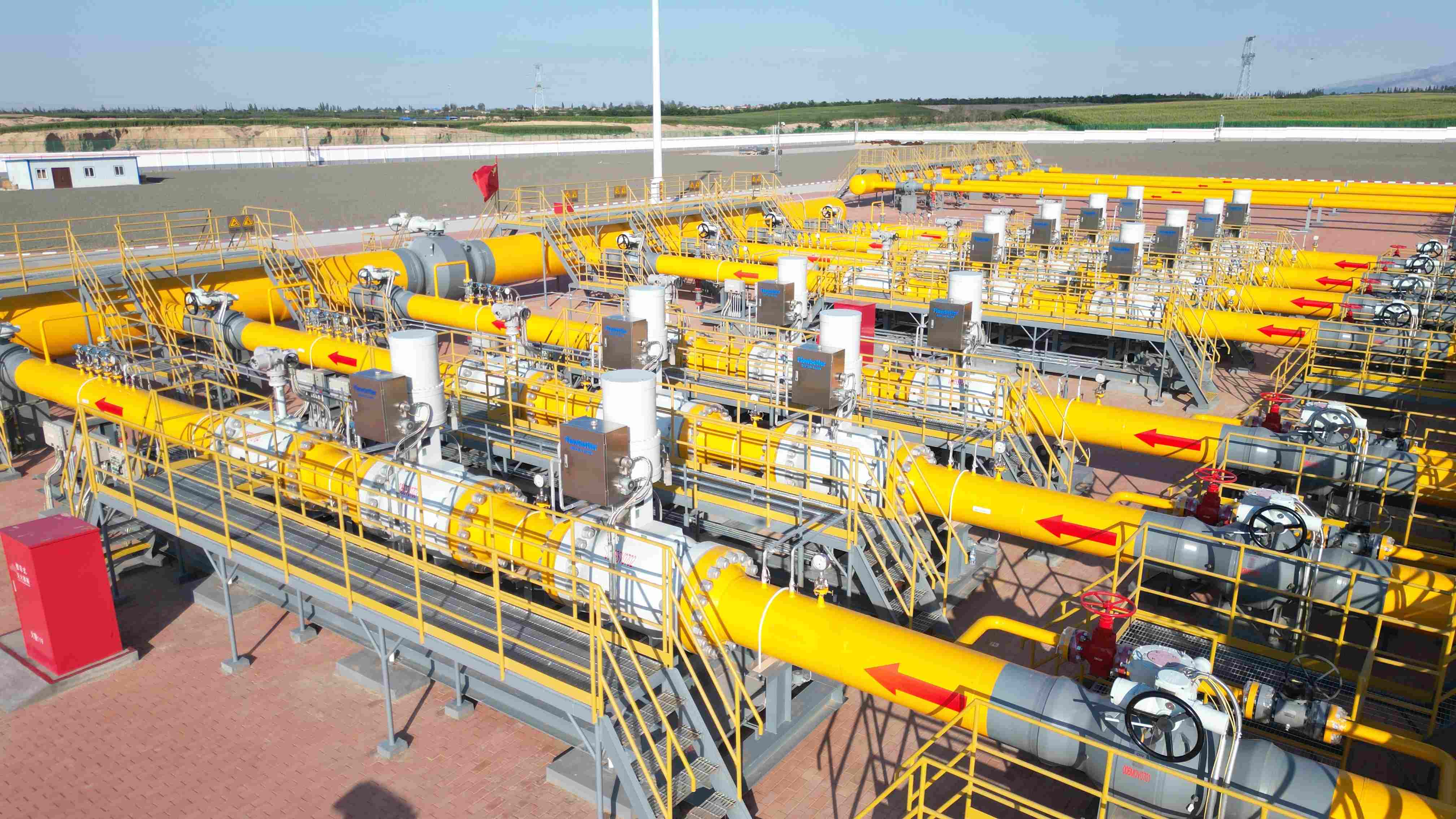

    2023年国家管网西气东输三线中贵线互联中卫二站

    DN600 CLASS900轴流式气动安全切断阀14台

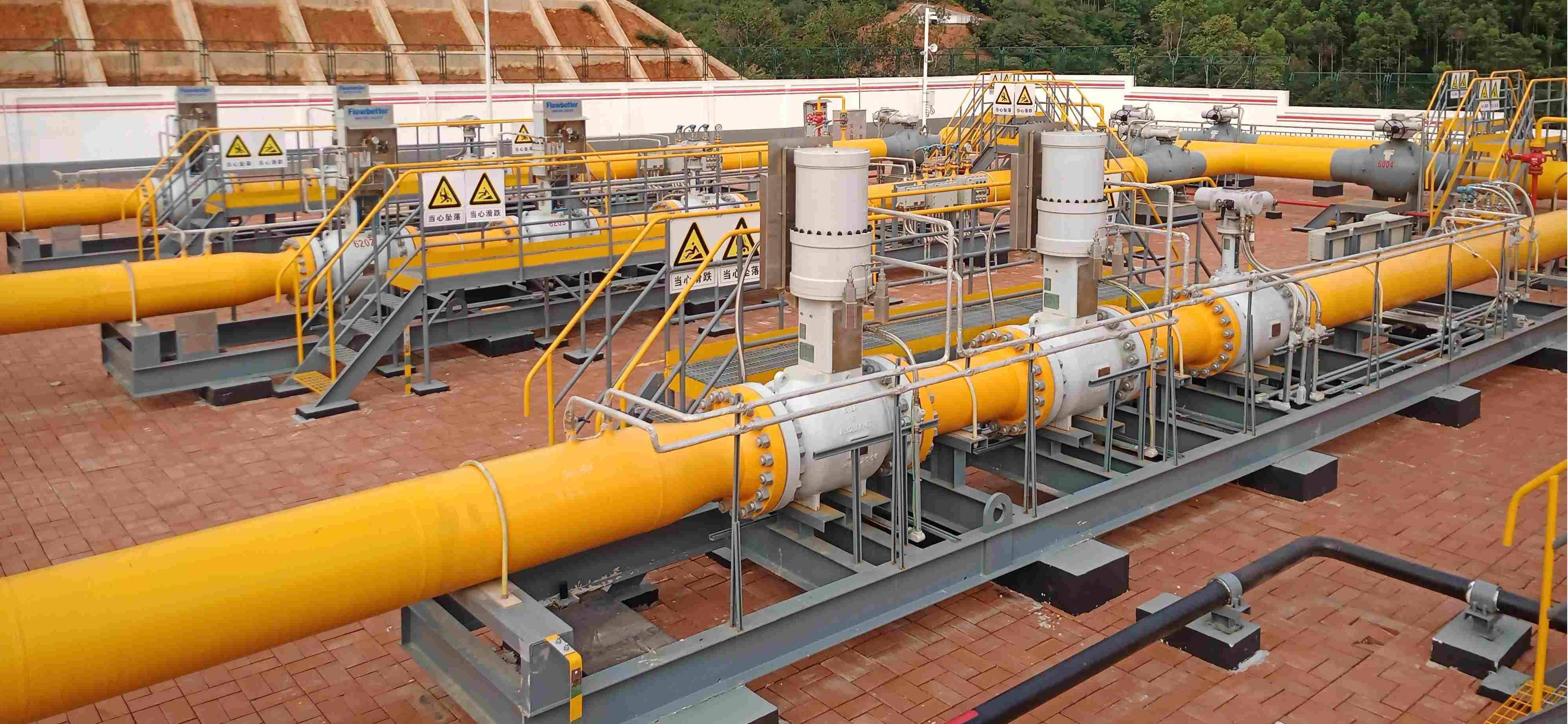

    2021年国家管网西气东输德化支线与西三线东段

    互联互通南安分输联络站

    DN400 CLASS600轴流式气动安全切断阀6台

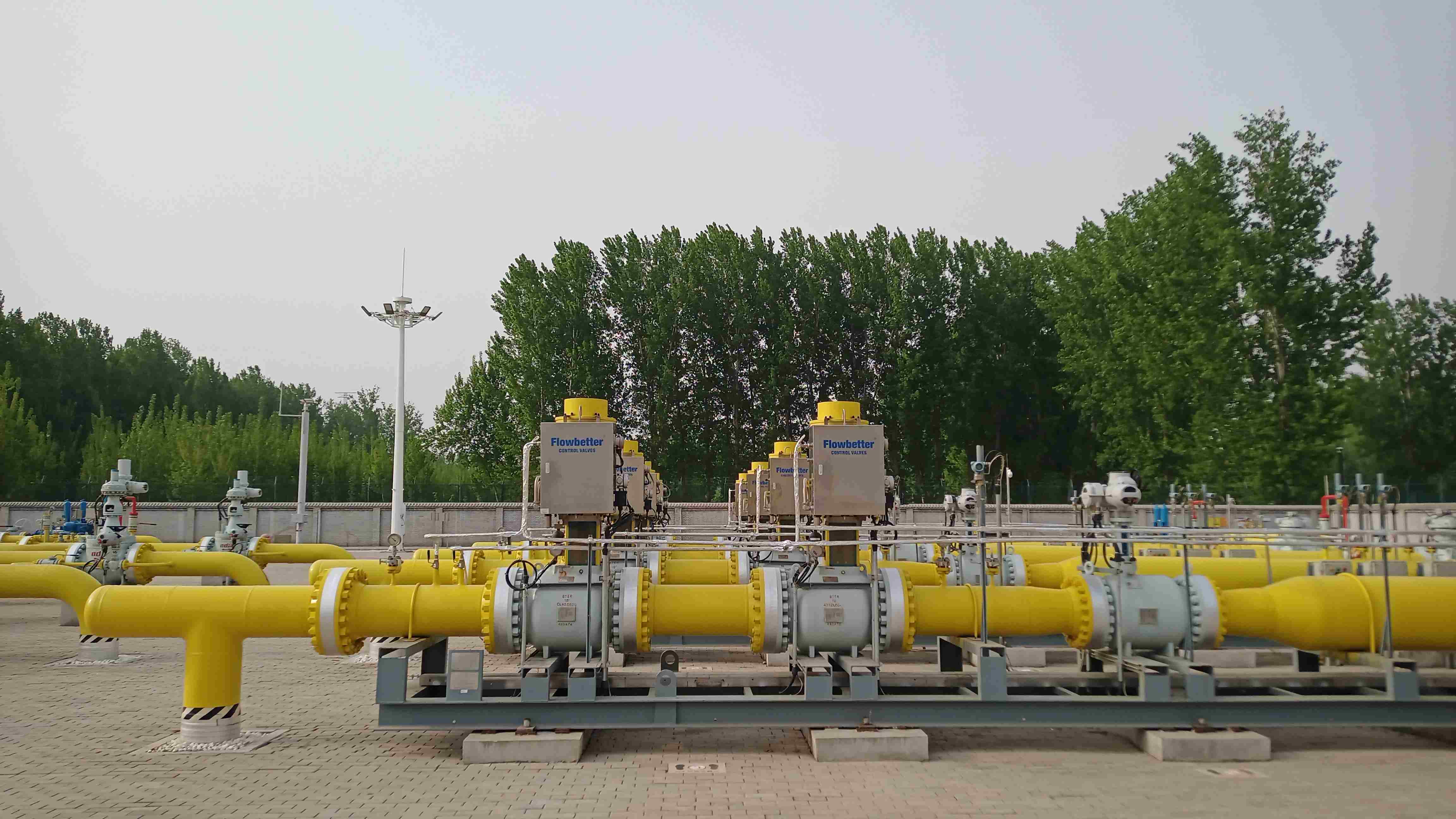

    2020年国家管网北京管道陕京四线马坊分输站

    DN400 Class600气动安全切断阀8台
