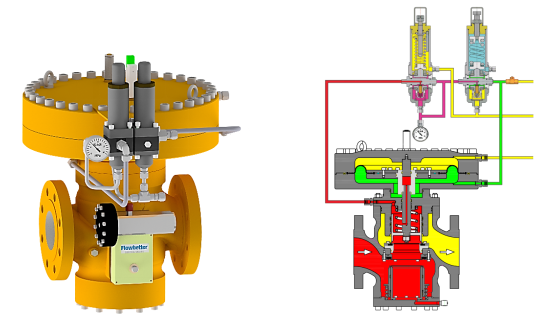

S200-FC-SSV 系列调压切断一体阀
GPR-S200-FC-SSV系列调压切断一体阀
设计用于输气管道出口压力的调节控制及切断
产品特征
● 一体阀外壳设计确保高性能和低噪音
● 动态平衡系统，广泛的调节范围，可在阀门出口处进行高精度的压力控制
● 调节器可配备内部消音器;
● 调节器可配备防爆限位开关（开/关）;
● 调节器可配备4−20 mA防爆位置传感器;
应用范围
适用于燃气分输站、城市门站、工业用户发电厂等输气管道出口压力的控制
参考标准
EN 334
公称尺寸
DN25 ～ DN300 (NPS 1'' ～ NPS 12'')
公称压力
Class150 ～ Class600(PN16 ～ PN100)
连接形式
法兰
环境温度
-29℃～+70℃
-46℃～+70℃
-59℃～+70℃
-73℃～+70℃
稳压精度
最优 ±1% (AC1)
关闭压力等级
最优 2.5%（SG2.5）
最小工作压差
0.1MPa
超压切断精度
最优 ±1% (AG1)
切断响应时间
≤1s
可选配置
指挥器电加热器
内置消音装置阀位远传
主要材质
阀体：铸钢 WCB、LCB等
指挥器：合金铝等
阀内件：不锈钢、合金铝等
弹簧：X750、316等
密封件：RPTFE、NBR、HNBR等
适用介质
天然气等非腐蚀性气体
