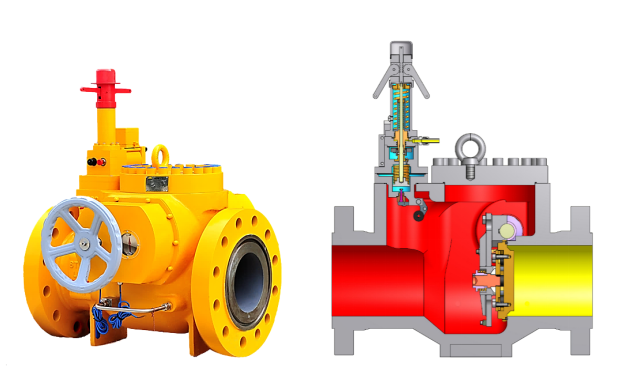

SSV-A400系列自力式安全切断阀

设计用于在紧急或异常情况下快速关闭气流

产品特征

●  部件少，易于维护，无需拆卸装置即可接触到内部部件

●  轴流式结构，低压力损失，精度高，响应时间短

●  带手动翘起的标准版本

●  可以通过电信号进行远程激活

●  可以为阀门配备位置指示器

应用范围

作为一种自动切断装置，适用于燃气分输站、城市门站、工业用户等输气管道的压力安全保护装置

参考标准

EAC、EN 334、EN14382

公称尺寸

DN25 ～ DN400 (NPS 1'' ～ NPS 16'')

公称压力

Class150 ～ Class900 (PN16 ～ PN150)

连接形式

法兰ANSI150、ANSI300、ANSI600、ANSI900

PN16、PN25、PN40、PN100、PN160

GOST R 33259

环境温度

-29℃～+70℃

-73℃～+70℃

超压切断精度

最优±1% (AG1)

响应时间

≤1s

可选配置

欠压切断

远控切断

阀位远传

主要材质

阀体：铸钢、LCC等

指挥器：铸钢、锻钢等

阀内件：碳钢、不锈钢、铜等

弹簧：X750、316等

密封件：RPTFE、NBR、HNBR等

适用介质

天然气等非腐蚀性气体

工程业绩

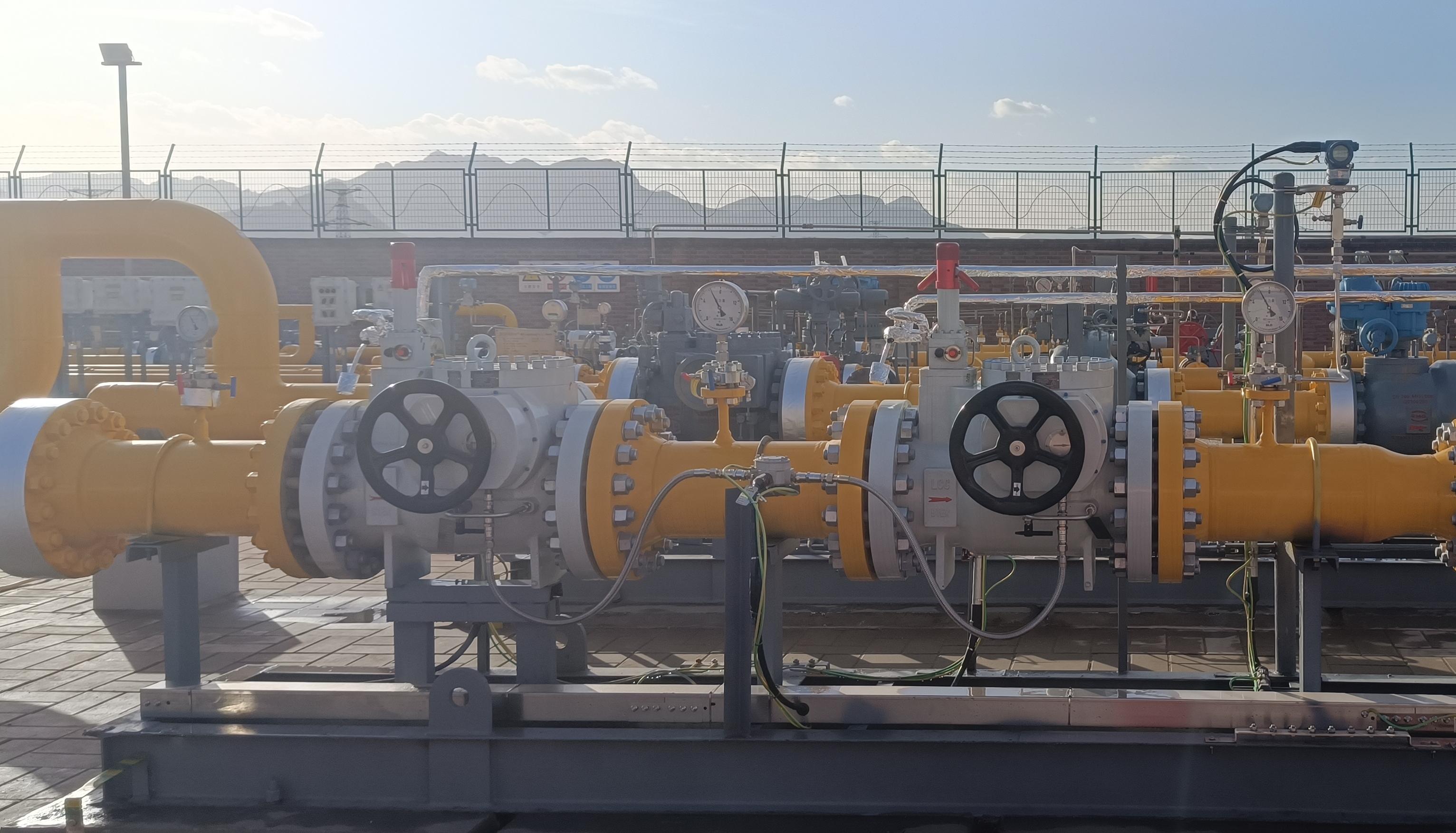

2024年国家管网集团广东省网云城分输站

DN150 Class600旋启式安全切断阀2台

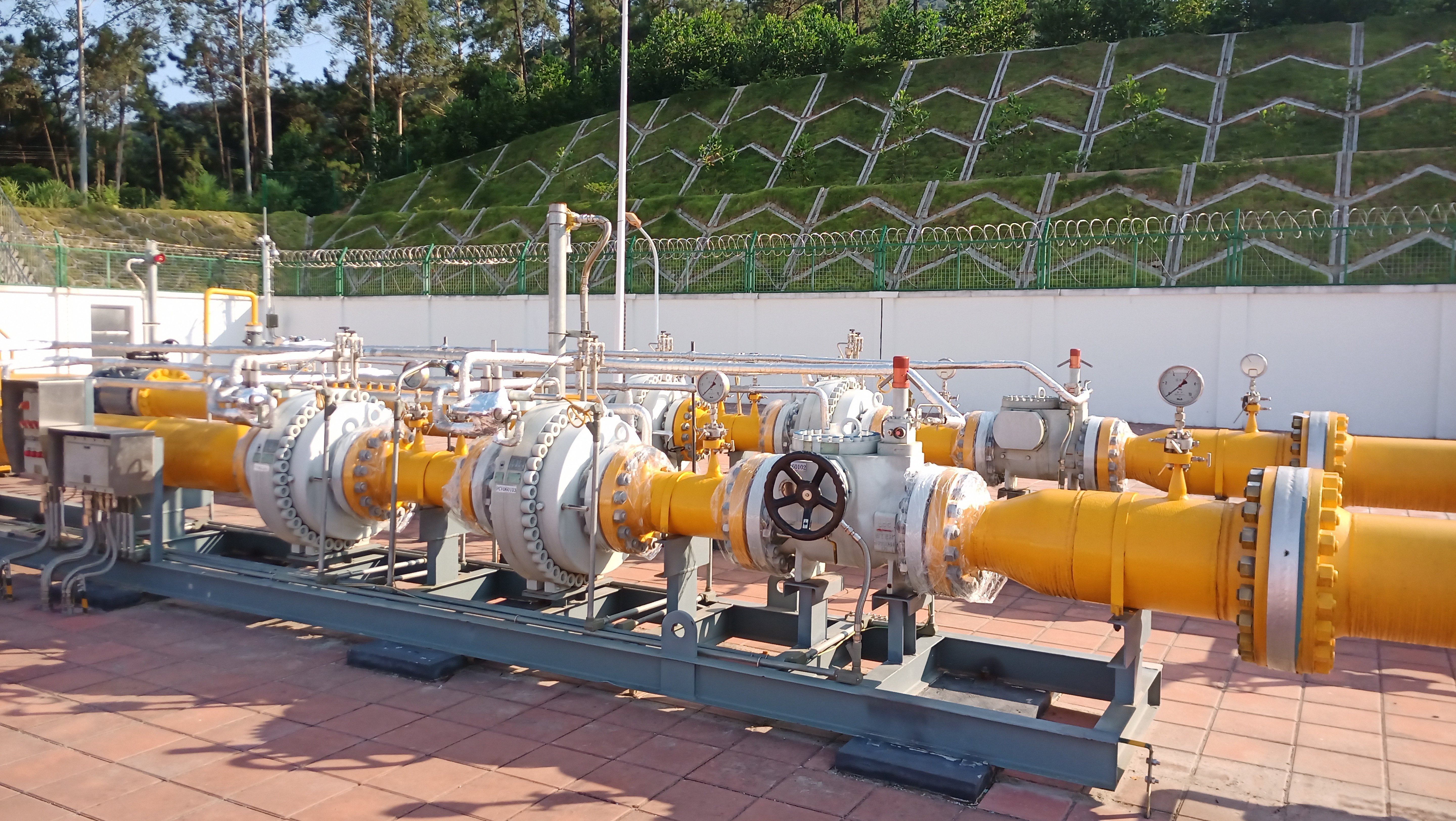

2024年国家管道网集团北京管道公司鹿泉分输站

DN250 Class600 旋启式安全切断阀2台

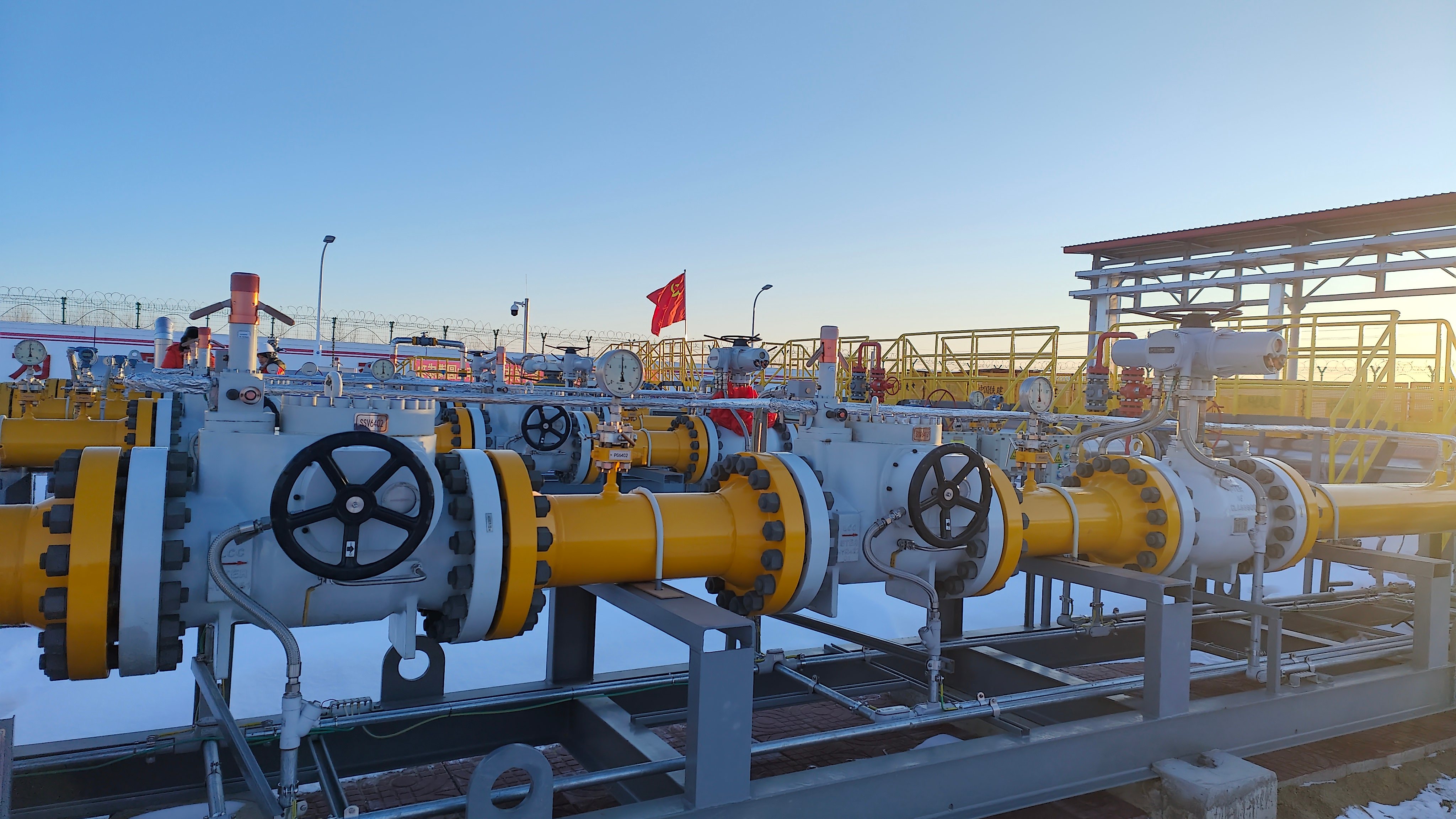

2022年国家管网集团中俄东线大庆分输站

DN50 Class600 旋启式安全切断阀6台
