A800 系列轴流式调节阀

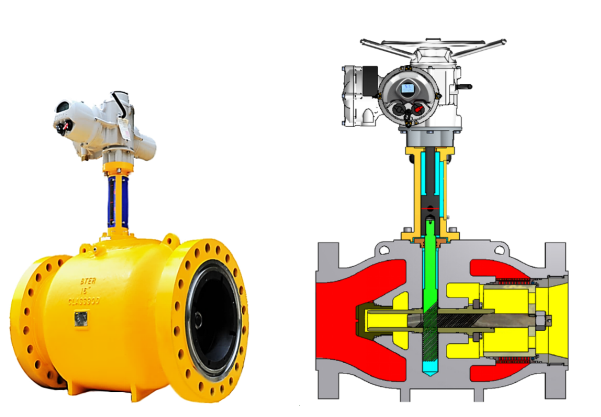

FCV-A800系列轴流式调节阀
设计用于管道出口压力/流量的精确控制
产品特征
● 轴流式结构设计，高性能、低噪音、大流量、噪音小
● 全压平衡阀门设计，可用低功率低扭矩的控制机构执行器
● 齿轮齿条驱动设计，高控制精度，包括小死区和滞后
● 节气门圆柱形部件单独组装，可依据客户需求自由配置
应用范围
适用于燃气分输站、城市门站、工业用户发电厂等输气管道出口压力/流量的控制
参考标准
IEC 60534
公称尺寸
DN50 ～ DN1000 (NPS 2'' ～ NPS 40'')
公称压力
Class150 ～ Class2500(PN16 ～ PN420)
连接形式
法兰ANSI150、ANSI300、ANSI600、ANSI900、ANSI1500、ANSI2500
PN16、PN25、PN40、PN100、PN160、PN250、PN420
GOST R 33259
环境温度
-29℃～+70℃
-46℃～+70℃-59℃～+70℃
-73℃～+70℃
基本误差
≤±1%
回差
≤1%
死区
≤1%
流量特性
等百分比、线性等
阀座泄漏等级
FCI 70-2 IV/V/VI级
主要材质
阀体：铸钢 LCC等
阀杆、推杆：CrMo 合金钢等
阀内件：不锈钢等
密封件：RPTFE、NBR、HNBR等
适用介质
天然气等非腐蚀性气体

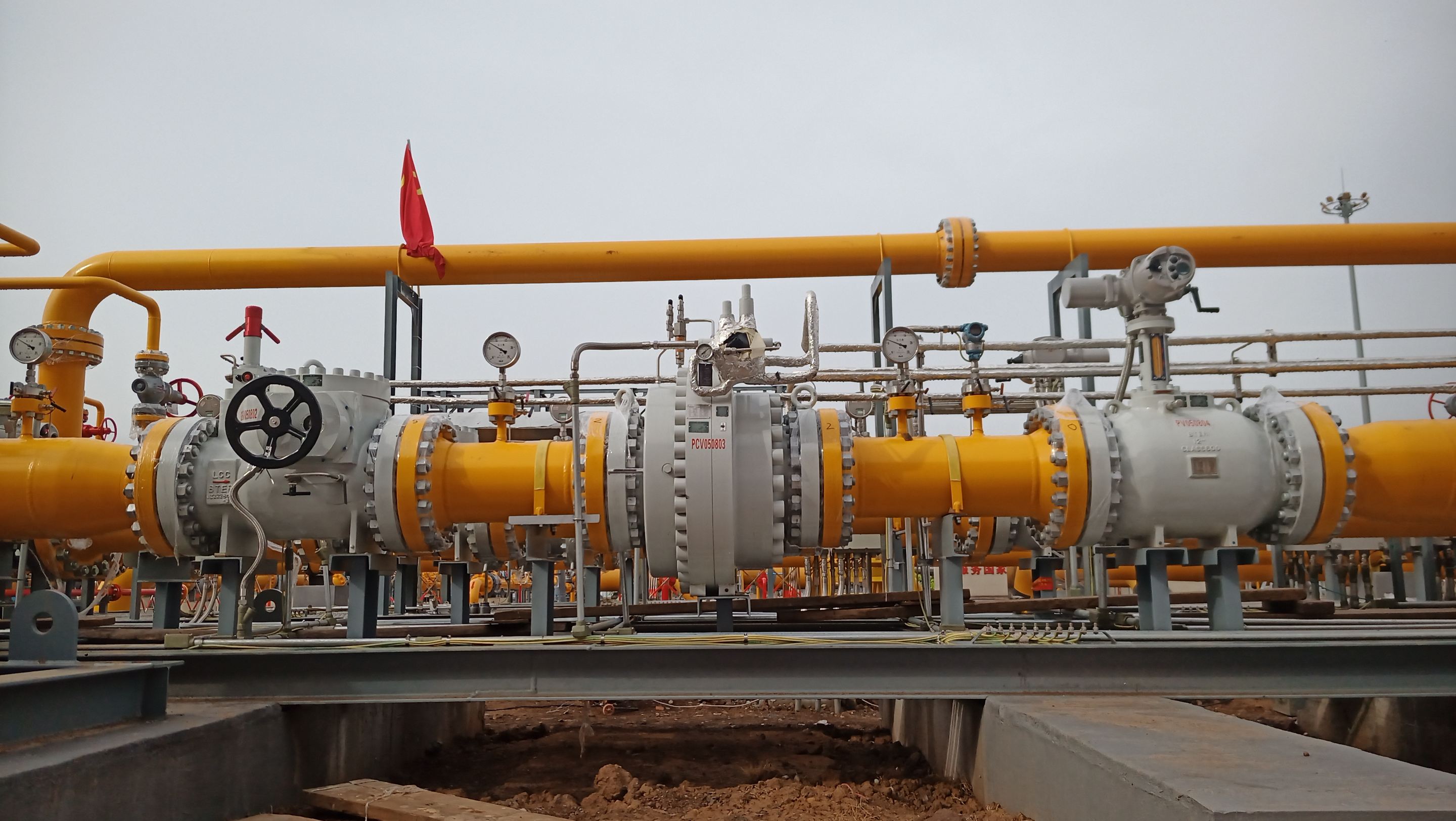

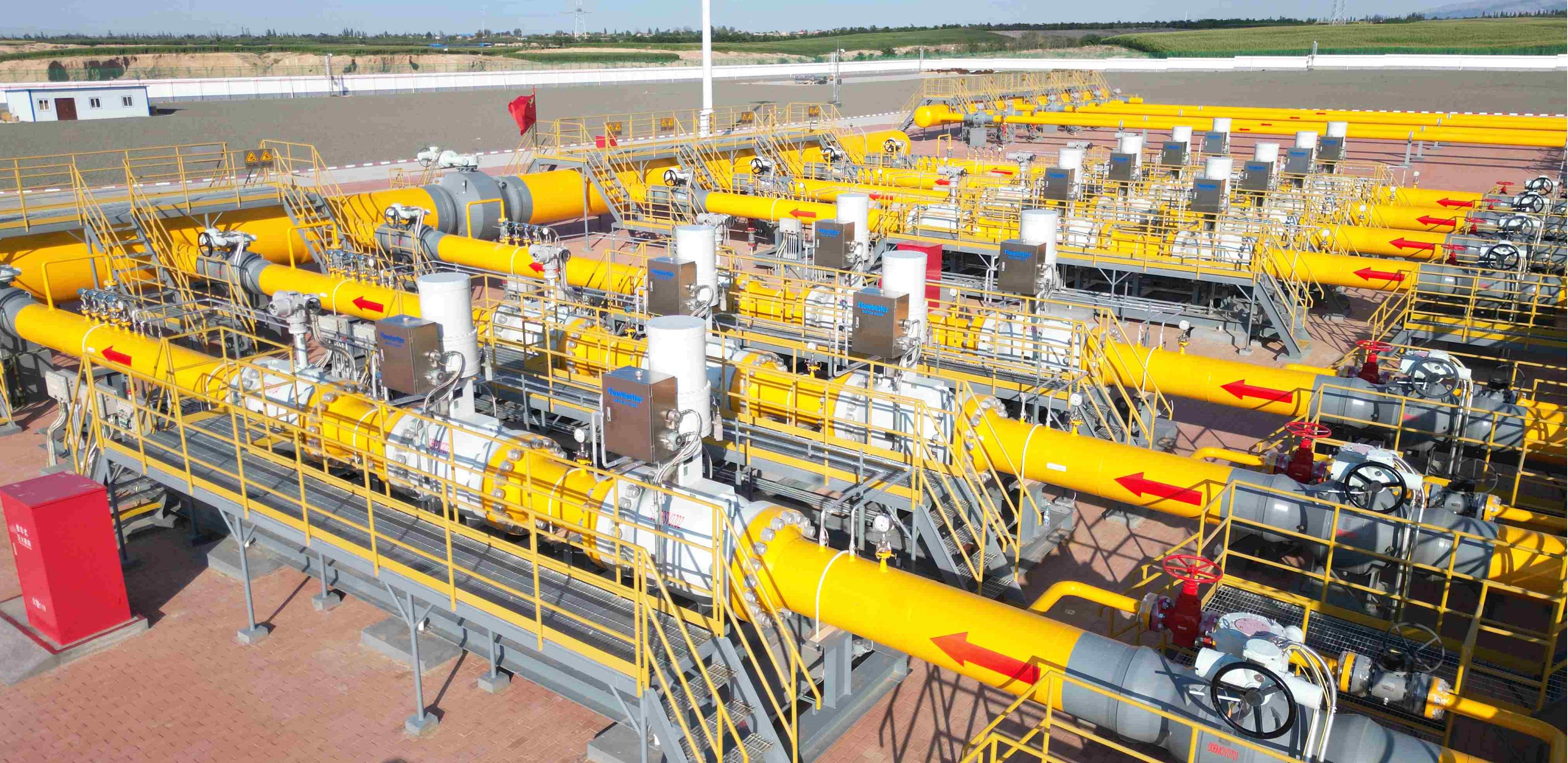

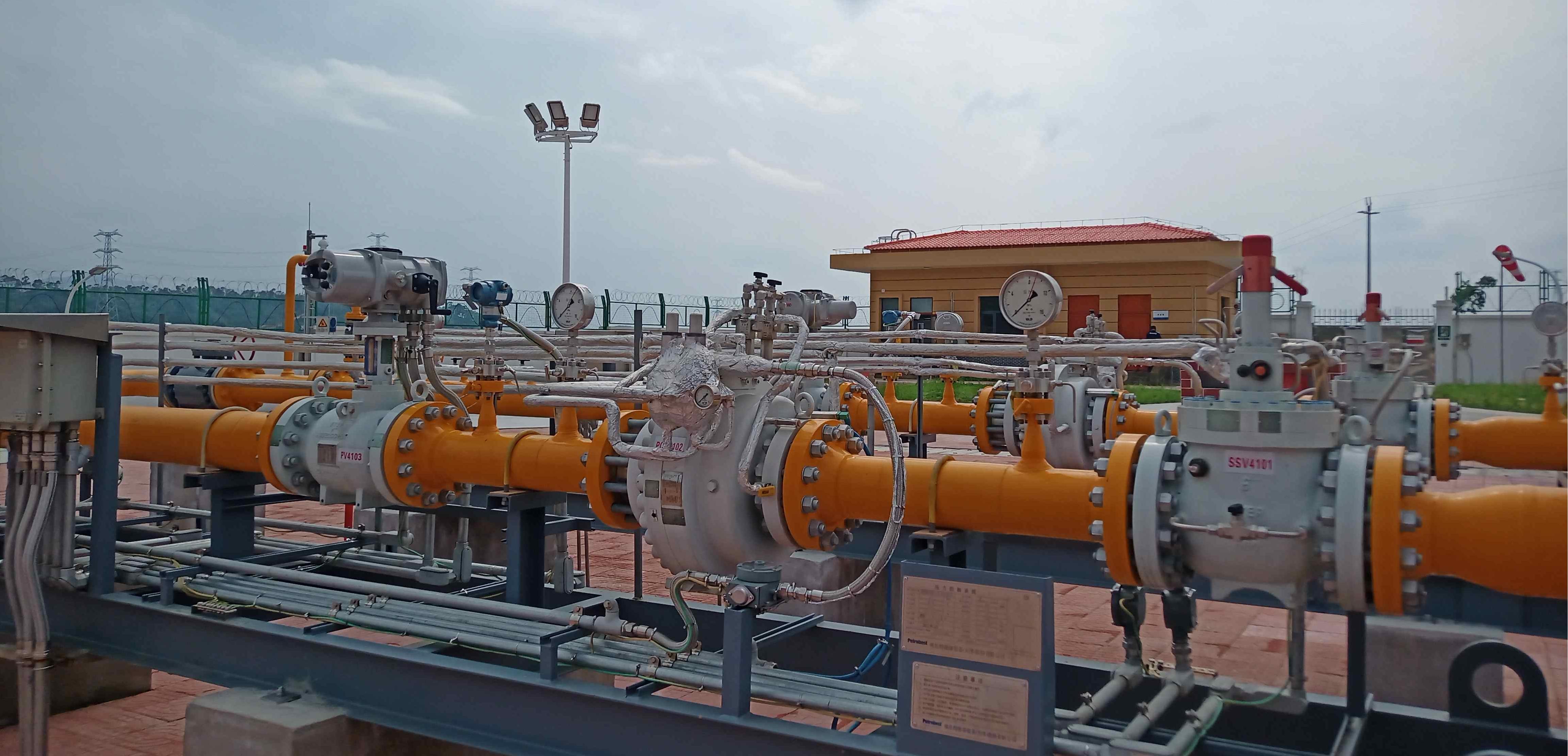

典型业绩
2024年国家管网广东管网白花站
DN150 CLASS600轴流式调节阀 2台
2024年国家管网西南管道广元分输站
DN300 CLASS600轴流式调节阀2台
国家管网西气东输三线中贵线互联中卫二站
DN600 CLASS900 轴流式调节阀7台
