A500 系列轴流式防喘阀

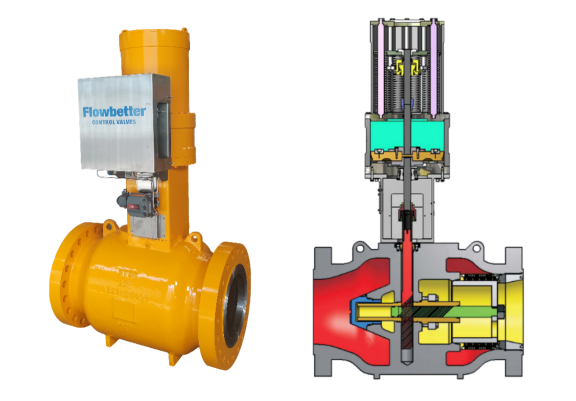

ASV-A500系列轴流式防喘阀
设计用于气体压缩机的安全保护装置
产品特征
● 配置有弹簧加载的快动气动执行器，适用于防浪涌调节、流量和压力控制
● 轴流式结构设计，高性能、低噪音，大流量、振动小
● 齿轮齿条驱动设计，高控制精度，包括小死区和滞后
● 节气门圆柱形部件单独组装，可依据客户需求自由配置
应用范围
适用于气体压缩机的防喘振控制系统，可作为压缩机的安全保护装置
参考标准
IEC 60534
公称尺寸
DN100 ～ DN800 (NPS 4'' ～ NPS 32'')
公称压力
Class300 ～ Class900(PN40 ～ PN150)
连接形式
法兰ANSI300、ANSI600、ANSI900、ANSI1500、ANSI2500
PN40、PN100、PN160、PN250、PN420
GOST R 33259
环境温度
-29℃～+70℃
-46℃～+70℃-59℃～+70℃
-73℃～+70℃
基本误差
Upto ±1%
回差
≤1%
死区
≤1%
流量特性
等百分比、线性等
响应时间
全开 ＜1s (电磁阀)，＜2s (定位器)
阀座泄漏等级
FCI 70-2 Class IV/V/VI
主要材质
阀体：锻钢LF2等
指挥器：合金铝等
阀内件：碳钢、不锈钢等
弹簧：X750、316等
密封件：RPTFE、NBR、HNBR等
适用介质
天然气等非腐蚀性气体

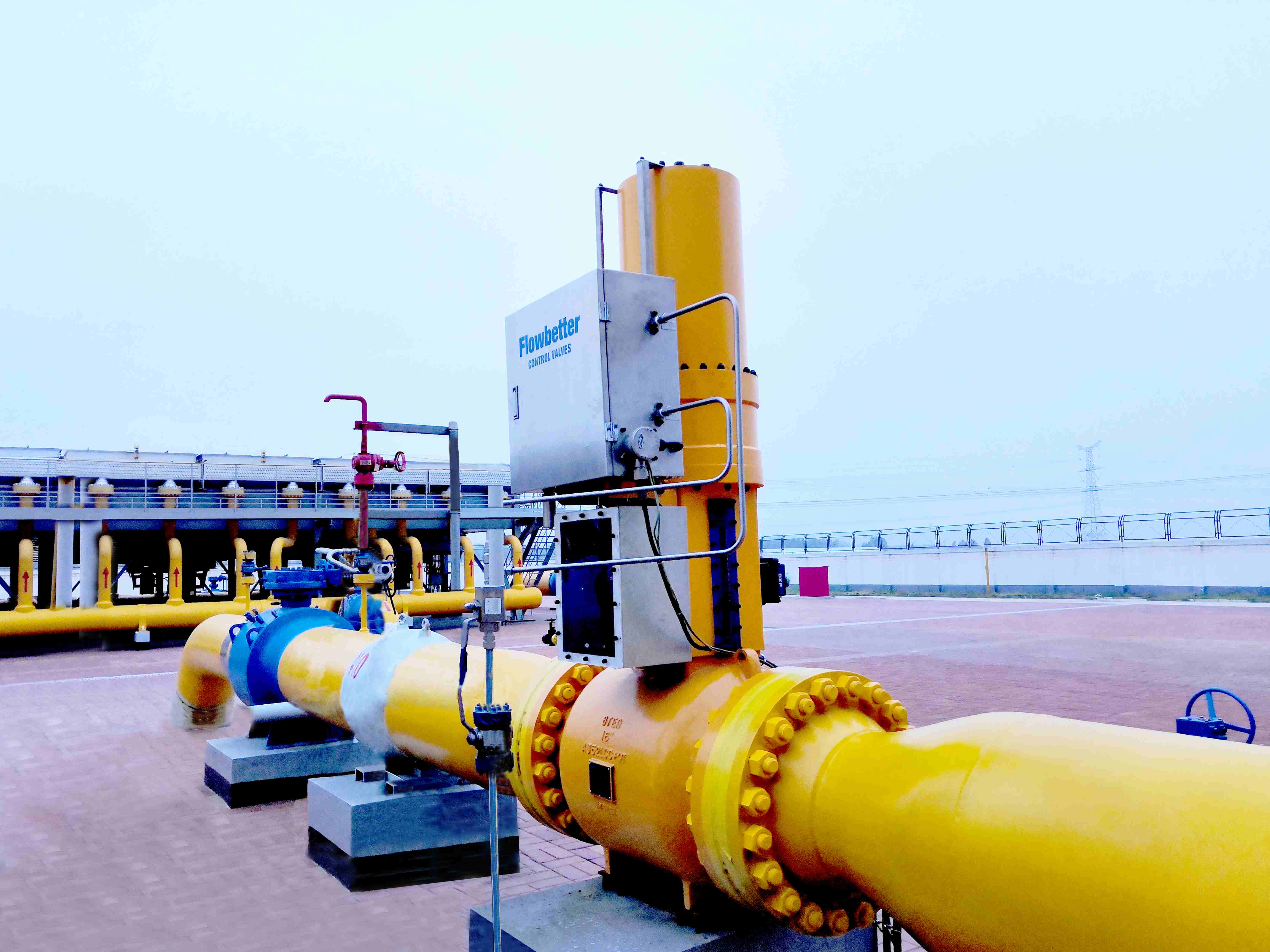

典型业绩
2019年国家管网西气东输二线鲁山压气站
DN400 CLASS900压缩机防喘阀1台
